Précaution de câblage des volets roulants


Informations branchement volet roulant Toute manipulation électrique doit être effectuée par un professionnel ! L'alimentation doit être coupée et vérifiez que le courant n'est plus présent dans les câbles !

La Ligne spécialisée "Volet roulant"

Il est fortement conseillé que la ligne alimentant le(s) volet(s) soit sur un disjoncteur indépendant, la norme NF C 15-100 impose que le circuit de la commande soit spécialisé, de 16 A avec un câble de section 1.5mm², et 20A si section de 2.5mm²

A retenir :
- Section minimale alimentation : 1,5mm²
- Protection mini. à installer : Fusible : 10A + Disjoncteur : 16A
- Le moteur doit toujours être raccordé à la terre, chaque ligne d'alimentation doit comporter un fil de terre.

Brancher un volet roulant à commande RADIO

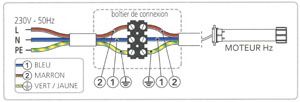

Le Moteur à Commande Radio Intégrée

Le schéma de branchement de la motorisation radio est simple, il suffit simplement de brancher le câble moteur sur l'alimentation en 230V (phase, neutre, terre) à l'aide d'un domino ou autre instrument de câblage (aux normes de branchement électrique) comme illustré sur la photo.

La commande étant à fréquence radio ce mode de fonctionnement "domotique" ne requiert aucun fil pour relier le volet roulant et sa commande de fonctionnement.
Branchement volet roulant motorisé radio
Cliquez sur l'image pour agrandir
Les articles suivants peuvent vous intéresser :
 Moteurs volets roulants
Commande radio portable
Prise double pour volet roulant
acheter un moteur de volet roulant
acheter une commande radio portable
acheter prise double branchement volet roulant
A partir de 90 €
 38,63 €
19,97 €

Brancher un volet roulant à commande FILAIRE (par bouton)


Interrupteur simple stable unipolaire

Le branchement de la motorisation volet sur un inverseur unipolaire, est conçu pour le fonctionnement d'un seul volet roulant motorisé ! (comme indiqué sur le schéma)
La position stable du bouton de l'inverseur permet de faire descendre ou monter le volet sans garder le doigt appuyé. La position centrale stoppe la course du tablier.

Conseil : Si le sens de rotation du tablier est inversée, intervertir les fils 2 et 3 sur le bouton inverseur
.

Branchement moteur filaire volet roulant
Cliquez sur l'image pour agrandir
Accessoires
Horloge filaire hebdomadaire
Programmer les horaires de fonctionnement de votre volet.
Micro Récepteur
Permet de faire fonctionner votre volet avec une télécommande.
Télécommande portable
Marque SIMU
Télécommande Timer Multi SIMU
Commande radio avec Horloge et simulation de présence
CENTRALIS UNO IB
Permet de brancher plusieurs commandes générales en parallèle.
Les articles suivants peuvent vous intéresser :
 Moteurs volets roulants
Commande radio portable
Prise double pour volet roulant
acheter un moteur de volet roulant
acheter une commande radio portable
acheter prise double branchement volet roulant
A partir de 90 €
 38,63 €
19,97 €

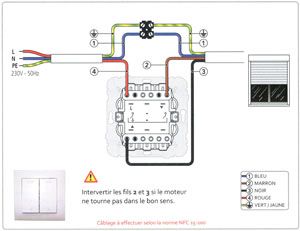

Interrupteur PM3 stable

Le branchement de la motorisation volet sur un inverseur unipolaire, est conçu pour le fonctionnement d'un seul volet roulant motorisé ! (comme indiqué sur le schéma)
La position stable du bouton de l'inverseur permet de faire descendre ou monter le volet sans garder le doigt appuyé. La position centrale stoppe la course du tablier.

Conseil : Si le sens de rotation du tablier est inversée, intervertir les fils 2 et 3 sur le bouton inverseur.

brancher moteur store roulant
Cliquez sur l'image pour agrandir
Les articles suivants peuvent vous intéresser :
 Moteurs volets roulants
Commande radio portable
Prise double pour volet roulant
acheter un moteur de volet roulant
acheter une commande radio portable
acheter prise double branchement volet roulant
A partir de 90 €
 38,63 €
19,97 €

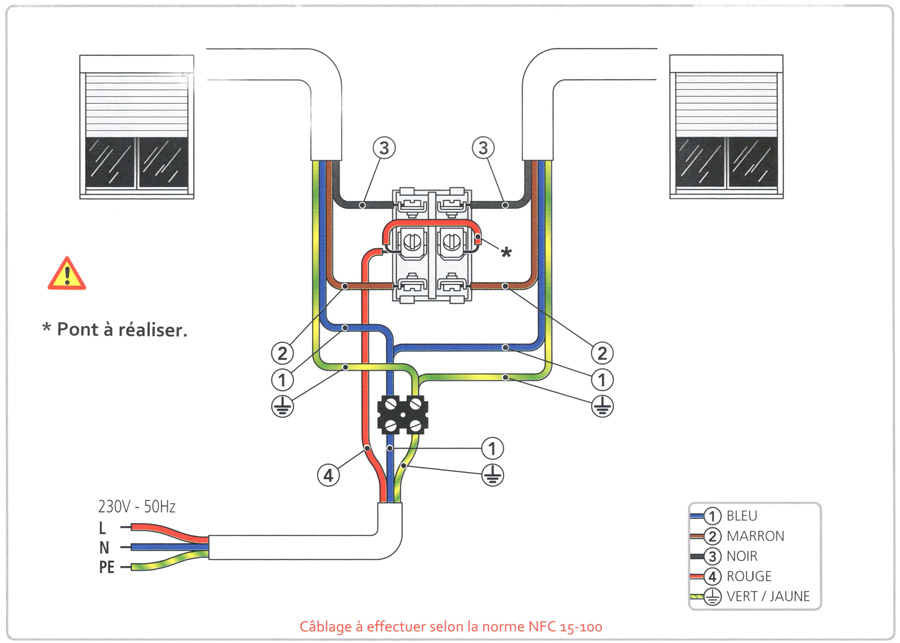

Brancher DEUX volets roulants sur UN SEUL BOUTON


Interrupteur simple instable bipolaire

Cet inverseur est muni de deux pôles de branchement, il est donc bipolaire ! Cela lui permet de recevoir et de faire fonctionner simultanément deux moteurs de volets roulants. (comme indiqué sur le schéma)
La position instable de son bouton permet de stopper la progression des volets rapidement en lâchant simplement la pression du doigt. Évitant ainsi tout danger d'une mauvaise manipulation.

Conseil : Si le sens de rotation du tablier est inversée, intervertir les fils 2 et 3 sur le bouton inverseur.

Connecter deux volets sur un bouton
Cliquez sur l'image pour agrandir
Les articles suivants peuvent vous intéresser :
 Moteurs volets roulants
Commande radio portable
Prise double pour volet roulant
acheter un moteur de volet roulant
acheter une commande radio portable
acheter prise double branchement volet roulant
A partir de 90 €
 38,63 €
19,97 €

Brancher UN volet roulant sur DEUX points de commande


Vous aimerez aussi ...
Portes et Fenêtre PVC
Fabrication française sur mesures
Poignée de tirage PVC
Poignée de tirage pour porte fenêtre
Pare tempête / Busette trou 30x5
Cache pour trou d'évacuation des menuiseries
Hublot porte de service
Hublot pour porte de garage et porte de service

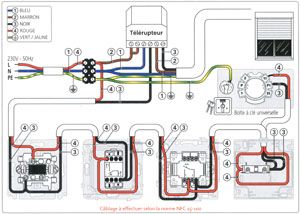

Télérupteur + Boîte à clé + Bouton poussoir

Le mode de fonctionnement du télérupteur est de façon impulsive, en effet celui-ci envoie une impulsion électrique différente au moteur à chaque nouvelle pression du bouton poussoir.
L'utilité du télérupteur est donc de pouvoir faire fonctionner un volet avec deux points ou plusieurs points de commande. L'exemple illustré est avec 1 bouton poussoir intérieur et une boite à clé extérieure.

Conseil : Utilisez uniquement un bouton poussoir ou un bouton instable, comme expliqué dans l'article précédent, sinon risque de d'endommager les éléments électriques.

Branchement boite à clé et télérupteur
Cliquez sur l'image pour agrandir
Les articles suivants peuvent vous intéresser :
 Moteurs volets roulants
Contacteur à  clé
Bouton poussoir
Télérupteur 230V
acheter un moteur de volet roulant
acheter boite à clé exterieure
Acheter bouton poussoir
Acheter un télérupteur
A partir de 90 €
43,14 €
30,99 €
19,97 €


Si vous avez aimé cette notice de cablage, n'hésitez pas à faire appel à nos spécialistes concernant votre projet de motorisation de vos volets, et à compléter, si vous n'avez pas trouvé toutes les références dans le texte ci dessus, vos achats par une visite dans notre boutique spécialisée volet roulant.
